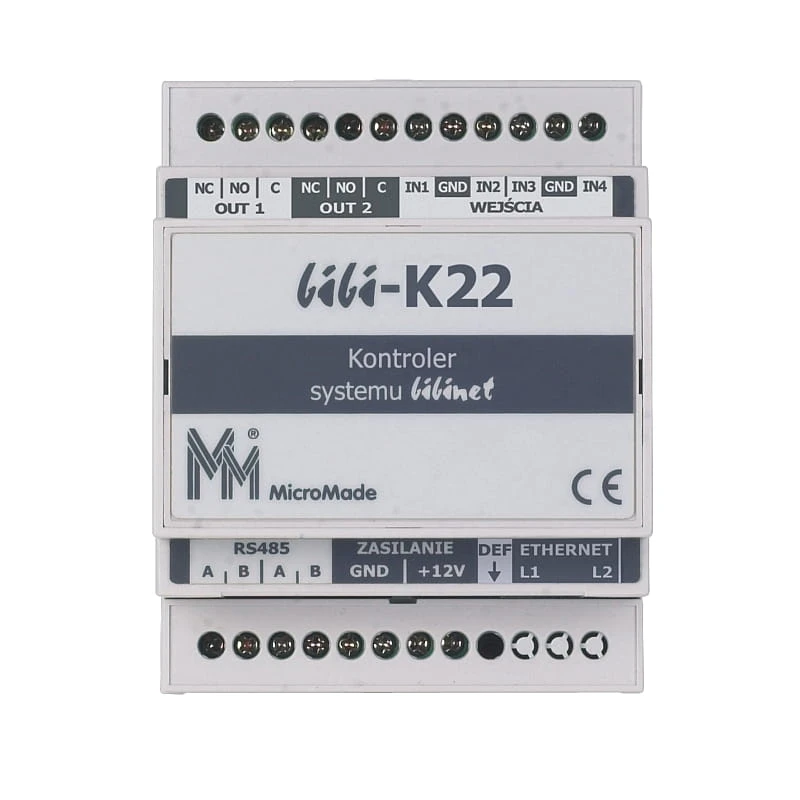

Kontroler bibi-K22 - Kontroler 2 przejść z interfejsem Ethernet

bibi-K22 to zaawansowany kontroler dostępu systemu bibinet obsługujący 2 przejścia. Do każdego przejścia można przyporządkować 4 czytniki. Przejścia mogą pracować niezależnie lub współpracować tworząc śluzę.

Kontroler posiada zegar czasu rzeczywistego synchronizowany do internetowych serwerów czasu. Wbudowana pamięć pozwala na zapamiętanie 10000 kart, ich uprawnień i przechowywanie ostatnich 65000 zarejestrowanych zdarzeń. Dzięki temu może pracować zarówno on-line jak i off-line.

Kontroler wyposażony jest w dwa interfejsy:
•interfejs sieciowy TCP/IP – przeznaczony do komunikacji z programem zarządzającym bibi przez sieć lokalną lub publiczną (internet). Wykorzystanie internetu umożliwia połączenie rozproszonych lokalizacji w jeden spójny system kontroli dostępu i rejestracji czasu pracy.
•magistrala bibiBUS (RS485) – przeznaczona do podłączania urządzeń systemu bibinet. Magistrala ta może mieć długość do 300 m i powinna być wykonana kablem UTP. W magistrali dopuszcza się odgałęzienia do 5 m ułatwiające wykonanie instalacji.

Do magistrali bibiBUS kontrolera można dołączać urządzenia serii '40' i '50': czytniki kart zbliżeniowych, terminale (czytniki z wbudowanymi wejściami i wyjściami), moduły dodatkowych wejść/wyjść, wyświetlacze czasu systemowego, terminale przeznaczone do obsługi czytników z interfejsem Wiegand'a. Wszystkie dołączone peryferia (wejścia, wyjścia, czytniki), jak i peryferia wbudowane w kontroler, po konfiguracji stają się elementami przejść kontrolera.

Kontroler obsługuje kilka trybów pracy przejścia kontrolowanego, lokalny anti-passback, przejścia zależne (śluzy). Posiada rozbudowane mechanizmy przydzielania dostępu poprzez definiowanie kalendarzy, harmonogramów, zezwoleń, przepustek itp.

Do wstępnej konfiguracji i sprawdzenia poprawności działania urządzeń podłączonych do kontrolera służy specjalny program biSprzetLAN ułatwiający pracę instalatora systemu.

Kontroler posiada obudowę przeznaczoną do montażu na szynę DIN. Można go umieszczać razem z zasilaczem buforowym, akumulatorem i modułami rozszerzeń w dedykowanej obudowie MM OM1.

• DANE TECHNICZNE
• Ilość obsługiwanych przejść: 2
• Współpraca: Urządzenia systemu bibinet serii '40' i '50'
• Stopień zabezpieczenia wg PN-EN 60839-11-1: Grade – 2
• Użytkownicy: 10000
• Identyfikator RFID: 6 bajtów
• Kod PIN: 4..6 cyfr
• Przydział do grup użytkowników: 2 z 512
• Bufor rejestracji zdarzeń: 65000
• Interfejs komunikacyjny zewnętrzny (do serwera): TCP/IP
• Prędkość: 10/100 Mbps
• Szyfrowanie transmisji: 3DES
• Interfejs komunikacyjny wewnętrzny: magistrala bibiBUS (RS485)
• Prędkość transmisji: 115200 bps
• Szyfrowanie transmisji: AES128, CTR, CMAC
• Maksymalna długość magistrali: 300m
• Ilość wyjść: 2 przekaźnikowe (NO, NC), obciążalność 1A, 30V
• Ilość wejść: 4 (dwustanowe)
• Poziomy dostępu: Harmonogram - wybiera kalendarz i definiuje 15 planów dnia: 256
• Kalendarz - dla każdego dnia w roku ustala 1 z 15 typów dnia dla harmonogramu: 32
• Prawa dostępu do przejścia: grupowe, indywidualne zezwolenia stałe, przepustki
• Rozpoznawanie użytkowników: karta RFID, karta RFID + kod PIN
• Tryby pracy przejścia: normalny, otwarty, zablokowany, bistabilny, astabilny
• Dodatkowe warunki przyznania dostępu - lokalne w ramach kontrolera: antypassback - max. 2 przejścia przejścia zależne – śluza
• Otwieranie przejść przez operatora: tak
• Napięcie zasilania: 10 – 28 V DC
• Pobór energii – średnio: 0,8 W
• Pobór energii – szczytowo: 1,3 W
• Warunki pracy: -10°C…+40°C, IP 40
• Klasa środowiskowa; II
• Wymiary: 71 x 90 x 58 mm
• Typ obudowy: na szynę DIN, 4 moduły
• Waga: 150 g
• Okres gwarancji producenta (MicroMade): 36 miesięcy
• Opcjonalny element montażowy: obudowa metalowa z szyną DIN MM-OM1
